標準パーツ
-
ストレート
詳細を見る
-
エルボ
詳細を見る
-
ティ
詳細を見る
-
キャップ
詳細を見る
-
フランジアダプタ
詳細を見る
-
パネルマウント
詳細を見る
-
メイルコネクタ
詳細を見る
-
メイルコネクタ L
詳細を見る
-
メイルエルボ
詳細を見る
-
N-US / ストレート
Size
Part No. N Size Dimension (mm) Code A B C ΦE ΦF N-US-N4-B 4 30.6 15.3 8.2 4.4 15 NS440 N-US-N6-B 6 38.3 19.15 11.1 6.4 20 NS660 N-US-N8-B 8 43.4 21.7 12.9 8 23 NS880 N-US-N10-B 10 45 22.5 13.6 10 27 NS110 N-US-N16-B 16 53.2 26.6 16.8 16 36 NS220 N-US-N22-B 22 58.4 29.2 19.2 22.2 44 NS330 -
N-UE / エルボ
Size
Part No. N Size Dimension (mm) Code B C ΦE ΦF N-UE-N4-B 4 18.3 8.2 4.4 15 NE440 N-UE-N6-B 6 24.8 11.1 6.4 20 NE660 N-UE-N8-B 8 28.05 12.9 8 23 NE880 N-UE-N10-B 10 30.65 13.6 10 27 NE110 N-UE-N16-B 16 37.75 16.8 16 36 NE220 N-UE-N22-B 22 47.4 19.2 22.2 44 NE330 -
N-UT / ティ
Size
Part No. N Size Dimension (mm) Code A B = D C ΦE ΦF N-UT-N4-B 4 36.6 18.3 8.2 4.4 15 NX444 N-UT-N6-B 6 49.6 24.8 11.1 6.4 20 NX666 N-UT-N8-B 8 56.1 28.05 12.9 8 23 NX888 N-UT-N10-B 10 61.3 30.65 13.6 10 27 NX111 N-UT-N16-B 16 75.5 37.75 16.8 16 36 NX222 N-UT-N22-B 22 94.8 47.4 19.2 22.2 44 NX333 -
N-CP / キャップ
Size
Part No. N Size Dimension (mm) Code A C ΦE ΦF N-CP-N4-B 4 20.2 8.2 4.4 15 NC400 N-CP-N6-B 6 24.1 11.1 6.4 20 NC600 N-CP-N8-B 8 26.7 12.9 8 23 NC800 N-CP-N10-B 10 27.3 13.6 10 27 NC100 N-CP-N16-B 16 31.5 16.8 16 36 NC200 N-CP-N22-B 22 34.2 19.2 22.2 44 NC300 -
N-FA / フランジアダプタ
Size
Part No. N Size Flange
Size(JIS10K)Dimension (mm) Code A C H ΦE ΦF ΦS L M N-FA-N4-15A/20A-A 4 15A/20A 38.2 8.2 19.5 4.4 15 15 54 17 FF4J0 N-FA-N6-15A/20A-A 6 15A/20A 42.1 11.1 19.5 6.4 20 20 54 22 FF6J0 N-FA-N8-15A/20A-A 8 15A/20A 64.9 12.9 40 8 23 23 54 25 FF8J0 N-FA-N8-25A/32A-A 8 25A/32A 64.9 12.9 40 8 23 23 70 25 FF8L0 N-FA-N10-15A/20A-B 10 15A/20A 66.1 13.6 40 10 27 27 54 29 NF1J0 N-FA-N10-25A/32A-B 10 25A/32A 66.1 13.6 40 10 27 27 70 29 NF1L0 N-FA-N16-15A/20A-B 16 15A/20A 70.3 16.8 40 16 36 36 54 38 NF2J0 N-FA-N16-25A/32A-B 16 25A/32A 70.3 16.8 40 16 36 36 70 38 NF2L0 N-FA-N22-25A/32A-B 22 25A/32A 72.7 19.2 40 22.2 44 44 70 46 NF3L0 -
N-PM / パネルマウント
Size
Part No. N Size Dimension (mm) Code A C W φE φF P M N-PM-N4-B 4 49.4 8.2 24 4.4 15 11 20 NM440 N-PM-N6-B 6 56.3 11.1 30.5 6.4 20 11 26 NM660 N-PM-N8-A 8 61.8 12.9 36 8 23 11 29 FM880 N-PM-N10-B 10 63.6 13.6 41 10 27 11 34 NM110 N-PM-N16-B 16 75.6 16.8 47 16 36 10 42 NM220 N-PM-N22-A 22 81.4 19.2 63 22.2 44 10 52 FM330 -
N-MC / メイルコネクタ
Size
Part No. N Size Dimension (mm) Code A C Thread φE1 φE2 φF N-MC-N4-H1R-B 4 36.1 8.2 H1R 4.4 4.4 15 NA4A0 N-MC-N4-H2R-B 4 40 8.2 H2R 4.4 6.4 15 NA4V0 N-MC-N4-H3R-B 4 39.9 8.2 H3R 4.4 8 15 NA4W0 N-MC-N6-H2R-B 6 43.9 11.1 H2R 6.4 6.4 20 NA6V0 N-MC-N6-H3R-B 6 43.8 11.1 H3R 6.4 8 20 NA6W0 N-MC-N6-H4R-B 6 48.7 11.1 H4R 6.4 10 20 NA6X0 N-MC-N8-H2R-B 8 46.4 12.9 H2R 8 6.4 23 NA8V0 N-MC-N8-H3R-B 8 46.3 12.9 H3R 8 8 23 NA8W0 N-MC-N8-H4R-B 8 51.2 12.9 H4R 8 10 23 NA8X0 N-MC-N10-H2R-B 10 47.3 13.6 H2R 10 6.4 27 NA1V0 N-MC-N10-H3R-B 10 47.2 13.6 H3R 10 8 27 NA1W0 N-MC-N10-H4R-B 10 52.1 13.6 H4R 10 10 27 NA1X0 N-MC-N10-H6R-B 10 52.7 13.6 H6R 10 16 27 NA1Y0 N-MC-N16-H4R-B 16 56.1 16.8 H4R 16 10 36 NA2X0 N-MC-N16-H6R-B 16 57.1 16.8 H6R 16 16 36 NA2Y0 N-MC-N16-H8R-B 16 60.3 16.8 H8R 16 22.2 36 NA2Z0 N-MC-N22-H6R-B 22 59.9 19.2 H6R 22.2 16 44 NA3Y0 N-MC-N22-H8R-B 22 63.2 19.2 H8R 22.2 22.2 44 NA3Z0 -
N-MCL / メイルコネクタ L
Size
Part No. N Size Dimension (mm) Code A C Thread φE1 φE2 φF N-MCL-N10-M15-B 10 67.2 13.6 M15×1.5 10 10 27 NA1M15 N-MCL-N16-M24-B 16 80.3 16.8 M24×2.0 16 16 36 NA2M24 N-MCL-N22-M30-B 22 93.5 19.2 M30×2.0 22.2 22.2 44 NA3M30 -
N-ME / メイルエルボ
Size
Part No. N Size Dimension (mm) Code B C D Thread φE1 φE2 φF N-ME-N4-H1R-B 4 18.3 8.2 22.8 H1R 4.4 4.4 15 NB4A0 N-ME-N4-H2R-B 4 18.3 8.2 26.8 H2R 4.4 6.4 15 NB4V0 N-ME-N4-H3R-B 4 18.3 8.2 26.7 H3R 4.4 8 15 NB4W0 N-ME-N6-H2R-B 6 24.8 11.1 30.5 H2R 6.4 6.4 20 NB6V0 N-ME-N6-H3R-B 6 24.8 11.1 30.4 H3R 6.4 8 20 NB6W0 N-ME-N6-H4R-B 6 24.8 11.1 36.3 H4R 6.4 10 20 NB6X0 N-ME-N8-H2R-B 8 28.05 12.9 32 H2R 8 6.4 23 NB8V0 N-ME-N8-H3R-B 8 28.05 12.9 31.9 H3R 8 8 23 NB8W0 N-ME-N8-H4R-B 8 28.05 12.9 37.8 H4R 8 10 23 NB8X0 N-ME-N10-H2R-B 10 30.65 13.6 34 H2R 10 6.4 27 NB1V0 N-ME-N10-H3R-B 10 30.65 13.6 33.9 H3R 10 8 27 NB1W0 N-ME-N10-H4R-B 10 30.65 13.6 39.8 H4R 10 10 27 NB1X0 N-ME-N10-H6R-B 10 30.65 13.6 40.7 H6R 10 16 27 NB1Y0 N-ME-N16-H4R-B 16 37.75 16.8 43.6 H4R 16 10 36 NB2X0 N-ME-N16-H6R-B 16 37.75 16.8 44.8 H6R 16 16 36 NB2Y0 N-ME-N16-H8R-B 16 37.75 16.8 47.8 H8R 16 22.2 36 NB2Z0 N-ME-N22-H6R-B 22 47.4 19.2 51.9 H6R 22.2 16 44 NB3Y0 N-ME-N22-H8R-B 22 47.4 19.2 55 H8R 22.2 22.2 44 NB3Z0
-
レデューシングストレート
詳細を見る
-
レデューシングエルボ
詳細を見る
-
レデューシングティ Type A
詳細を見る
-
レデューシングティ Type B
詳細を見る
-
レデューシングティ Type C
詳細を見る
-
N-US / レデューシングストレート
Size
Part No. N Size Dimension (mm) Code A C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-US-N6-N4-B 6-4 34.5 11.1 8.2 6.4 4.4 20 15 NS640 N-US-N8-N4-B 8-4 36.8 12.9 8.2 8 4.4 23 15 NS840 N-US-N8-N6-B 8-6 40.5 12.9 11.1 8 6.4 23 20 NS860 N-US-N10-N4-B 10-4 37.8 13.6 8.2 10 4.4 27 15 NS140 N-US-N10-N6-B 10-6 41.7 13.6 11.1 10 6.4 27 20 NS160 N-US-N10-N8-B 10-8 44.4 13.6 12.9 10 8 27 23 NS180 N-US-N16-N8-B 16-8 48.6 16.8 12.9 16 8 36 23 NS280 N-US-N16-N10-B 16-10 49.1 16.8 13.6 16 10 36 27 NS210 N-US-N22-N10-B 22-10 51.6 19.2 13.6 22.2 10 44 27 NS310 N-US-N22-N16-B 22-16 56 19.2 16.8 22.2 16 44 36 NS320 -
N-UE / レデューシングエルボ
Size
Part No. N Size Dimension (mm) Code A B C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UE-N6-N4-B 6-4 24.8 27.9 11.1 8.2 6.4 4.4 20 15 NE640 N-UE-N8-N4-B 8-4 28.05 27.9 12.9 8.2 8 4.4 23 15 NE840 N-UE-N8-N6-B 8-6 28.05 32.1 12.9 11.1 8 6.4 23 20 NE860 N-UE-N10-N6-B 10-6 30.65 32.1 13.6 11.1 10 6.4 27 20 NE160 N-UE-N10-N8-B 10-8 30.65 34.55 13.6 12.9 10 8 27 23 NE180 N-UE-N16-N8-B 16-8 37.75 38.25 16.8 12.9 16 8 36 23 NE280 N-UE-N16-N10-B 16-10 37.75 46.45 16.8 13.6 16 10 36 27 NE210 N-UE-N22-N10-B 22-10 47.4 46.45 19.2 13.6 22.2 10 44 27 NE310 N-UE-N22-N16-B 22-16 47.4 50.95 19.2 16.8 22.2 16 44 36 NE320 -
N-UT / レデューシングティ Type A
Size
Part No. N Size Dimension (mm) Code A B1 B2 C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UT-N6-N4-N6-B 6-4-6 49.6 24.8 27.9 11.1 8.2 6.4 4.4 20 15 NX646 N-UT-N8-N4-N8-B 8-4-8 56.1 28.05 27.9 12.9 8.2 8 4.4 23 15 NX848 N-UT-N8-N6-N8-B 8-6-8 56.1 28.05 32.1 12.9 11.1 8 6.4 23 20 NX868 N-UT-N10-N6-N10-B 10-6-10 61.3 30.65 32.1 13.6 11.1 10 6.4 27 20 NX161 N-UT-N10-N8-N10-B 10-8-10 61.3 30.65 34.55 13.6 12.9 10 8 27 23 NX181 N-UT-N16-N4-N16-B 16-4-16 75.5 37.75 39.5 16.8 8.2 16 4.4 36 15 NX242 N-UT-N16-N8-N16-B 16-8-16 75.5 37.75 38.25 16.8 12.9 16 8 36 23 NX282 N-UT-N16-N10-N16-B 16-10-16 75.5 37.75 46.45 16.8 13.6 16 10 36 27 NX212 N-UT-N22-N4-N22-B 22-4-22 94.8 47.4 38.9 19.2 8.2 22.2 4.4 44 15 NX343 N-UT-N22-N10-N22-B 22-10-22 94.8 47.4 46.45 19.2 13.6 22.2 10 44 27 NX313 N-UT-N22-N16-N22-B 22-16-22 94.8 47.4 50.95 19.2 16.8 22.2 16 44 36 NX323 -
N-UT / レデューシングティ Type B
Size
Part No. N Size Dimension (mm) Code A B1 B2 C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UT-N6-N6-N4-B 6-6-4 52.7 24.8 27.9 11.1 8.2 6.4 4.4 20 15 NX664 N-UT-N8-N8-N4-B 8-8-4 55.95 28.05 27.9 12.9 8.2 8 4.4 23 15 NX884 N-UT-N8-N8-N6-B 8-8-6 60.15 28.05 32.1 12.9 11.1 8 6.4 23 20 NX886 N-UT-N10-N10-N6-B 10-10-6 62.75 30.65 32.1 13.6 11.1 10 6.4 27 20 NX116 N-UT-N10-N10-N8-B 10-10-8 65.2 30.65 34.55 13.6 12.9 10 8 27 23 NX118 N-UT-N16-N16-N8-B 16-16-8 76 37.75 38.25 16.8 12.9 16 8 36 23 NX228 N-UT-N16-N16-N10-B 16-16-10 84.2 37.75 46.45 16.8 13.6 16 10 36 27 NX221 N-UT-N22-N22-N10-B 22-22-10 93.85 47.4 46.45 19.2 13.6 22.2 10 44 27 NX331 N-UT-N22-N22-N16-B 22-22-16 98.35 47.4 50.95 19.2 16.8 22.2 16 44 36 NX332 -
N-UT / レデューシングティ Type C
Size
Part No. N Size Dimension (mm) Code A B1 B2 C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UT-N6-N4-N4-B 6-4-4 52.7 24.8 27.9 11.1 8.2 6.4 4.4 20 15 NX644 N-UT-N8-N4-N4-B 8-4-4 55.95 28.05 27.9 12.9 8.2 8 4.4 23 15 NX844 N-UT-N8-N6-N6-B 8-6-6 60.15 28.05 32.1 12.9 11.1 8 6.4 23 20 NX866 N-UT-N10-N6-N6-B 10-6-6 62.75 30.65 32.1 13.6 11.1 10 6.4 27 20 NX166 N-UT-N10-N8-N8-B 10-8-8 65.2 30.65 34.55 13.6 12.9 10 8 27 23 NX188 N-UT-N16-N8-N8-B 16-8-8 76 37.75 38.25 16.8 12.9 16 8 36 23 NX288 N-UT-N16-N10-N10-B 16-10-10 84.2 37.75 46.45 16.8 13.6 16 10 36 27 NX211 N-UT-N22-N10-N10-B 22-10-10 93.85 47.4 46.45 19.2 13.6 22.2 10 44 27 NX311 N-UT-N22-N16-N16-B 22-16-16 98.35 47.4 50.95 19.2 16.8 22.2 16 44 36 NX322
-
シールリング
詳細を見る
-
クランプ
詳細を見る
-
クランプロック
詳細を見る
-
C 型クランプ
詳細を見る
-
N-SR / シールリング
Size
Part No. N Size Dimension (mm) Code O.D Thickness N-SR-N4-B 4 15.2 1.37 NR401 N-SR-N6-B 6 20.1 1.35 NR601 N-SR-N8-B 8 22.9 1.35 NR801 N-SR-N10-B 10 26.4 1.35 NR101 N-SR-N16-B 16 35 1.65 NR201 N-SR-N22-B 22 43.6 1.65 NR301 10 pieces / set
-

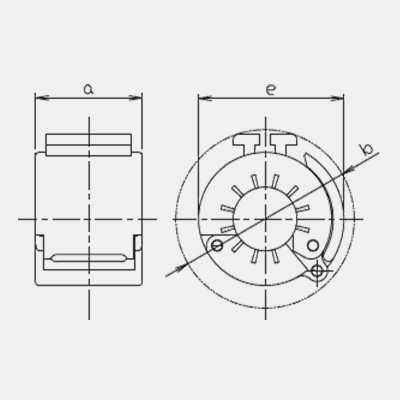

N-CL / クランプ
Size
Part No. N Size Dimension (mm) Code a b e N-CL-N4-S 4 13 27 20.3 NQ4S1 N-CL-N6-S 6 16.8 30 25.6 NQ6S1 N-CL-N8-S 8 18.4 36 30 NQ8S1 N-CL-N10-S 10 19.8 41 34.1 NQ1S1 N-CL-N16-S 16 24.3 52 43.4 NQ2S1 N-CL-N22-S 22 29.1 64 53 NQ3S1 Size
Part No. N Size Dimension (mm) Code a b e N-CL-N4-V 4 13 27 20.3 NQ4V1 N-CL-N6-V 6 16.8 30 25.6 NQ6V1 N-CL-N8-V 8 18.4 36 30 NQ8V1 N-CL-N10-V 10 19.8 41 34.1 NQ1V1 N-CL-N16-V 16 24.3 52 43.4 NQ2V1 N-CL-N22-V 22 29.1 64 53 NQ3V1 10 pieces / set
-
N-LK / クランプロック
Size
Part No. N Size Dimension (mm) Code A B Color N-LK-N4-BLU-P 4 15.5 25 Blue NJ4LB N-LK-N6-BLU-P 6 20 29.5 Blue NJ6LB N-LK-N8-BLU-P 8 19.5 33.5 Blue NJ8LB N-LK-N10-BLU-P 10 21 45 Blue NJ1LB N-LK-N16-BLU-P 16 24 55.5 Blue NJ2LB N-LK-N22-BLU-P 22 29 71 Blue NJ3LB N-LK-N4-RED-P 4 15.5 25 Red NJ4LR N-LK-N6-RED-P 6 20 29.5 Red NJ6LR N-LK-N8-RED-P 8 19.5 33.5 Red NJ8LR N-LK-N10-RED-P 10 21 45 Red NJ1LR N-LK-N16-RED-P 16 24 55.5 Red NJ2LR N-LK-N22-RED-P 22 29 71 Red NJ3LR -
N-CCL / C 型クランプ
Size
Part No. N Size Dimension (mm) Code a b c e Color N-CCL-N4-BLU-S 4 17.5 15.4 12 20 Blue NQ4SCB N-CCL-N6-BLU-S 6 22.5 17.9 15.3 25 Blue NQ6SCB N-CCL-N8-BLU-S 8 24 20.5 18.4 30 Blue NQ8SCB N-CCL-N10-BLU-S 10 26 22.4 19.7 33.6 Blue NQ1SCB N-CCL-N4-RED-S 4 17.5 15.4 12 20 Red NQ4SCR N-CCL-N6-RED-S 6 22.5 17.9 15.3 25 Red NQ6SCR N-CCL-N8-RED-S 8 24 20.5 18.4 30 Red NQ8SCR N-CCL-N10-RED-S 10 26 22.4 19.7 33.6 Red NQ1SCR 10 pieces / set
-
アダプタストレート
詳細を見る
-
アダプタエルボ
詳細を見る
-
アダプタティ Type A
詳細を見る
-
アダプタティ Type B
詳細を見る
-
アダプタティ Type C
詳細を見る
-
アダプタティ Type D
詳細を見る
-
チューブシングルエンド
詳細を見る
-

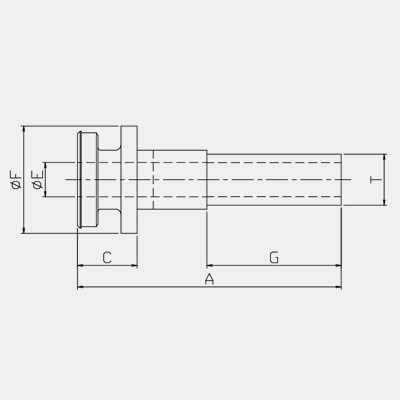

N-AS / アダプタストレート
Size
Part No. N Size Dimension (mm) Code A C φE φF G T N-AS-N4-TH2-B 4 48.2 8.2 4.4 15 27.5 6.35(TH2) NS4B0 N-AS-N6-TH3-B 6 52.1 11.1 6.4 20 27.5 9.53(TH3) NS6C0 N-AS-N10-TH4-B 10 57.2 13.6 10 27 29.5 12.7(TH4) NS1D0 N-AS-N16-TH6-B 16 66.8 16.8 16 36 35 19.0(TH6) NS2E0 N-AS-N22-TH8-B 22 72.2 19.2 22.2 44 37.5 25.4(TH8) NS3F0 -
N-AE / アダプタエルボ
Size
Part No. N Size Dimension (mm) Code B C D φE φF G T N-AE-N4-TH2-B 4 18.3 8.2 37.9 4.4 15 27.5 6.35(TH2) NE4B0 N-AE-N6-TH3-B 6 24.8 11.1 41.5 6.4 20 27.5 9.53(TH3) NE6C0 N-AE-N10-TH4-B 10 30.65 13.6 47 10 27 29.5 12.7(TH4) NE1D0 N-AE-N16-TH6-B 16 37.75 16.8 56.3 16 36 35 19.0(TH6) NE2E0 N-AE-N22-TH8-B 22 47.4 19.2 66.35 22.2 44 37.5 25.4(TH8) NE3F0 -
N-AT / アダプタティ Type A
Size
Part No. N Size Dimension (mm) Code A B C φE φE G T D N-AT-N4-TH2-N4-B 4 36.6 18.3 8.2 4.4 15 27.5 6.35(TH2) 37.9 NX4B4 N-AT-N6-TH3-N6-B 6 49.6 24.8 11.1 6.4 20 27.5 9.53(TH3) 41.5 NX6C6 N-AT-N10-TH4-N10-B 10 61.3 30.65 13.6 10 27 29.5 12.7(TH4) 47 NX1D1 N-AT-N16-TH6-N16-B 16 75.5 37.75 16.8 16 36 35 19.0(TH6) 56.3 NX2E2 N-AT-N22-TH8-N22-B 22 94.8 47.4 19.2 22.2 44 37.5 25.4(TH8) 66.35 NX3F3 -
N-AT / アダプタティ Type B
Size
Part No. N Size Dimension (mm) Code A B C φE φE G T D N-AT-N4-N4-TH2-B 4 56.2 18.3 8.2 4.4 15 27.5 6.35(TH2) 37.9 NX44B N-AT-N6-N6-TH3-B 6 66.3 24.8 11.1 6.4 20 27.5 9.53(TH3) 41.5 NX66C N-AT-N10-N10-TH4-B 10 77.65 30.65 13.6 10 27 29.5 12.7(TH4) 47 NX11D N-AT-N16-N16-TH6-B 16 94.05 37.75 16.8 16 36 35 19.0(TH6) 56.3 NX22E N-AT-N22-N22-TH8-B 22 113.75 47.4 19.2 22.2 44 37.5 25.4(TH8) 66.35 NX33F -
N-AT / アダプタティ Type C
Size
Part No. N Size Dimension (mm) Code A B C φE φE G T D N-AT-N4-TH2-TH2-B 4 56.2 18.3 8.2 4.4 15 27.5 6.35(TH2) 37.9 NX4BB N-AT-N6-TH3-TH3-B 6 66.3 24.8 11.1 6.4 20 27.5 9.53(TH3) 41.5 NX6CC N-AT-N10-TH4-TH4-B 10 77.65 30.65 13.6 10 27 29.5 12.7(TH4) 47 NX1DD N-AT-N16-TH6-TH6-B 16 94.05 37.75 16.8 16 36 35 19.0(TH6) 56.3 NX2EE N-AT-N22-TH8-TH8-B 22 113.75 47.4 19.2 22.2 44 37.5 25.4(TH8) 66.35 NX3FF -
N-AT / アダプタティ Type D
Size
Part No. N Size Dimension (mm) Code A B C φE φE G T D N-AT-TH2-N4-TH2-B 4 75.8 18.3 8.2 4.4 15 27.5 6.35(TH2) 37.9 NXB4B N-AT-TH3-N6-TH3-B 6 83 24.8 11.1 6.4 20 27.5 9.53(TH3) 41.5 NXC6C N-AT-TH4-N10-TH4-B 10 94 30.65 13.6 10 27 29.5 12.7(TH4) 47 NXD1D N-AT-TH6-N16-TH6-B 16 112.6 37.75 16.8 16 36 35 19.0(TH6) 56.3 NXE2E N-AT-TH8-N22-TH8-B 22 132.7 47.4 19.2 22.2 44 37.5 25.4(TH8) 66.35 NXF3F -
N-TSS / チューブシングルエンド
Size
Part No. N Size Dimension (mm) Code A C φE φF G T N-TSS-N4-TH2-B 4 280 8.2 4.4 15 259.8 6.35(TH2) NH4B0 N-TSS-N6-TH3-B 6 280 11.1 6.4 20 255.9 9.53(TH3) NH6C0 N-TSS-N10-TH4-B 10 280 13.6 10 27 252.4 12.7(TH4) NH1D0 N-TSS-N16-TH6-B 16 280 16.8 16 36 247.2 19.0(TH6) NH2E0 N-TSS-N22-TH8-B 22 280 19.2 22.2 44 244.8 25.4(TH8) NH3F0
-
ジグ TypeN
詳細を見る
-
N-JN / ジグ TypeN
Size
Part No. N Size Dimension (mm) Code A B N-JN-N4-U 4 137 15 NJ4U0 N-JN-N6-U 6 141 20 NJ6U0 N-JN-N8-U 8 143 23 NJ8U0 N-JN-N10-U 10 143 27 NJ1U0 N-JN-N16-U 16 161 38 NJ2U0 N-JN-N22-U 22 164 46 NJ3U0
N2N3タイプ
-
ストレート
詳細を見る
-
エルボ
詳細を見る
-
ティ
詳細を見る
-
キャップ
詳細を見る
-
N-US / ストレート
Size
Part No. N Size Dimension (mm) Code A B C ΦE ΦF N-US-N2-B 2 25.3 12.65 6.5 2.2 9 NSMM0 N-US-N3-B 3 25.3 12.65 6.5 3 9 NS990 -
N-UE / エルボ
Size
Part No. N Size Dimension (mm) Code B C ΦE ΦF N-UE-N2-B 2 14.7 6.5 2.2 9 NEMM0 N-UE-N3-B 3 14.7 6.5 3 9 NE990 -
N-UT / ティ
Size
Part No. N Size Dimension (mm) Code A B = D C ΦE ΦF N-UT-N2-B 2 29.4 14.7 6.5 2.2 9 NXMMM N-UT-N3-B 3 29.4 14.7 6.5 3 9 NX999 -
N-CP / キャップ
Size
Part No. N Size Dimension (mm) Code A C ΦE ΦF N-CP-N2-B 2 17.6 6.5 2.2 9 NCM00 N-CP-N3-B 3 17.7 6.5 3 9 NC900
-
レデューシングストレート
詳細を見る
-
レデューシングエルボ
詳細を見る
-
レデューシングティ Type A
詳細を見る
-
レデューシングティ Type B
詳細を見る
-
レデューシングティ Type C
詳細を見る
-
N-US / レデューシングストレート
Size
Part No. N Size Dimension (mm) Code A C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-US-N3-N2-B 3-2 25.5 6.5 6.5 3 2.2 9 9 NS9M0 N-US-N4-N2-B 4-2 27.9 8.2 6.5 4.4 2.2 15 9 NS4M0 N-US-N4-N3-B 4-3 27.9 8.2 6.5 4.4 3 15 9 NS490 N-US-N6-N3-B 6-3 31.8 11.1 6.5 6.4 3 20 9 NS690 -
N-UE / レデューシングエルボ
Size
Part No. N Size Dimension (mm) Code A B C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UE-N3-N2-B 3-2 14.7 14.7 6.5 6.5 3 2.2 9 9 NE9M0 N-UE-N4-N2-B 4-2 18.3 19.7 8.2 6.5 4.4 2.2 15 9 NE4M0 N-UE-N4-N3-B 4-3 18.3 23.4 8.2 6.5 4.4 3 15 9 NE490 N-UE-N6-N3-B 6-3 24.8 23.4 11.1 6.5 6.4 3 20 9 NE690 -
N-UT / レデューシングティ Type A
Size
Part No. N Size Dimension (mm) Code A B1 B2 C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UT-N3-N2-N3-B 3-2-3 29.4 14.7 14.7 6.5 6.5 3 2.2 9 9 NX9M9 N-UT-N4-N2-N4-B 4-2-4 36.6 18.3 19.7 8.2 6.5 4.4 2.2 15 9 NX4M4 N-UT-N4-N3-N4-B 4-3-4 36.6 18.3 23.4 8.2 6.5 4.4 3 15 9 NX494 N-UT-N6-N3-N6-B 6-3-6 49.6 24.8 23.4 11.1 6.5 6.4 3 20 9 NX696 -
N-UT / レデューシングティ Type B
Size
Part No. N Size Dimension (mm) Code A B1 B2 C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UT-N3-N3-N2-B 3-3-2 29.4 14.7 14.7 6.5 6.5 3 2.2 9 9 NX99M N-UT-N4-N4-N2-B 4-4-2 38 18.3 19.7 8.2 6.5 4.4 2.2 15 9 NX44M N-UT-N4-N4-N3-B 4-4-3 41.7 18.3 23.4 8.2 6.5 4.4 3 15 9 NX449 N-UT-N6-N6-N3-B 6-6-3 48.2 24.8 23.4 11.1 6.5 6.4 3 20 9 NX669 -
N-UT / レデューシングティ Type C
Size
Part No. N Size Dimension (mm) Code A B1 B2 C1 C2 ΦE1 ΦE2 ΦF1 ΦF2 N-UT-N3-N2-N2-B 3-2-2 29.4 14.7 14.7 6.5 6.5 3 2.2 9 9 NX9MM N-UT-N4-N2-N2-B 4-2-2 38 18.3 19.7 8.2 6.5 4.4 2.2 15 9 NX4MM N-UT-N4-N3-N3-B 4-3-3 41.7 18.3 23.4 8.2 6.5 4.4 3 15 9 NX499 N-UT-N6-N3-N3-B 6-3-3 48.2 24.8 23.4 11.1 6.5 6.4 3 20 9 NX699
-
シールリング
詳細を見る
-
クランプ
詳細を見る
-
N-SR / シールリング
Size
Part No. N Size Dimension (mm) Code O.D Thickness N-SR-N2-B 2 9.8 1.35 NRM01 N-SR-N3-B 3 9.8 1.35 NR901 -
N-CL / クランプ
Size
Part No. N Size Dimension (mm) Code a b e N-CL-N2N3-BL-S 2 / 3 10 16.8 13.6 NQ9MSB N-CL-N2N3-RE-S 2 / 3 10 16.8 13.6 NQ9MSR
-
ジグ Type R
詳細を見る
-
N-JN / ジグ Type R
Size
Part No. N Size Dimension (mm) Code A B N-JN-N2N3-R 2 / 3 66 9 NJ9MR0
変換パーツ
-
フィッティングアダプタ フロウエル80ストレート
詳細を見る
-
パイプアダプタストレートPVCタイプ
詳細を見る
-
パイプアダプタストレートPPタイプ
詳細を見る
-
パイプアダプタストレート PVDFタイプ
詳細を見る
-
N-F8S / フィッティングアダプタ フロウエル80ストレート
Size
Part No. N Size
Tube (O.D)Dimension (mm) Code A C ΦE1 ΦE2 ΦF T D HEX1 HEX2 N-F8S-N2-TH1-B N2-1/8"(3.18×2.18) 28 6.5 2.2 2 9 3.18(HT1) 13 11.5 15 NSMPX8 N-F8S-N4-TH2-B N4-1/4"(6.35×3.95) 37.3 8.2 4.4 4 15 6.35(TH2) 20 15.5 19 NS4BX8 N-F8S-N4-TT2-B N4-1/4"(6.35×4.35) 37.3 8.2 4.4 4 15 6.35(TT2) 20 15.5 19 NS4VX8 N-F8S-N6-TH3-B N6-3/8"(9.53×6.35) 46.4 11.1 6.4 6.3 20 9.53(TH3) 25.5 22 26 NS6CX8 N-F8S-N8-TT3-B N8-3/8"(9.53×7.53) 48.7 12.9 8 7.5 23 9.53(TT3) 25.5 22 26 NS8WX8 N-F8S-N10-TH4-B N10-1/2"(12.7×9.53) 53.5 13.6 10 9.5 27 12.7(TH4) 29 26 32 NS1DX8 N-F8S-N16-TH6-B N16-3/4"(19.05×15.88) 64.9 16.8 16 15.9 36 19.05(TH6) 36.5 35 41 NS2EX8 N-F8S-N22-TH8-B N22-1"(25.4×22.23) 69.3 19.2 22.2 22 44 25.4(TH8) 39 43 50 NS3FX8 Size
Part No. N Size
Tube (O.D)Dimension (mm) Code A C ΦE1 ΦE2 ΦF T D HEX1 HEX2 N-F8S-N2-M3-B N2-M3(3x2) 28 6.5 2.2 2 9 3(M3) 13 11.5 15 NSM5X8 N-F8S-N3-M4-B N3-M4(4x3) 28 6.5 3 3 9 4(M4) 13.6 11 15 NS9JX8 N-F8S-N3-M5-B N3-M5(5x3) 32 6.5 3 3 9 5(M5) 17 13 15 NS9GX8 N-F8S-N4-M6-B N4-M6(6x4) 37.2 8.2 4.4 4 15 6x4(M6) 20 15.5 19 NS4IX8 N-F8S-N6-M8-B N6-M8(8x6) 43.1 11.1 6.4 6 20 8x6(M8) 22 17.5 26 NS6LX8 N-F8S-N8-M10-B N8-M10(10x8) 48.6 12.9 8 7.5 23 10x8(M10) 25.5 22 26 NS80X8 N-F8S-N10-M12-B N10-M12(12x10) 53.9 13.6 10 9.5 27 12x10(M12) 29.5 26 32 NS1YX8 N-F8S-N16-M19-B N16-M19(19x16) 64.9 16.8 16 15.9 36 19x16(M19) 36.5 35 41 NS2SX8 N-F8S-N22-M25-B N22-M25(25x22) 69.2 19.2 22.2 22 44 25x22(M25) 39 43 50 NS3RX8 -
H-PAS / パイプアダプタストレートPVCタイプ
Size
Part No. N Size Dimension (mm) Code A C ΦE ΦF Φd ΦD L H-PAS-N6-13-C 6 46.1 11.1 6.4 20 13 18 30 H1613C H-PAS-N8-13-C 8 47.9 12.9 8 23 13 18 30 H1813C H-PAS-N10-13-C 10 48.6 13.6 10 27 13 18 30 H1113C H-PAS-N16-16-C 16 52.8 16.8 16 36 16 22 30 H1216C H-PAS-N16-20-C 16 52.8 16.8 16 36 20 26 30 H1220C H-PAS-N22-25-C 22 55.2 19.2 22.2 44 25 32 30 H1325C -
H-PAS / パイプアダプタストレートPPタイプ
Size
Part No. N Size Dimension (mm) Code A C ΦE ΦF Φd ΦD L H-PAS-N6-15-P 6 46.1 11.1 6.4 20 16.2 20 30 H1615P H-PAS-N8-15-P 8 47.9 12.9 8 23 16.2 20 30 H1815P H-PAS-N10-15-P 10 48.6 13.6 10 27 16.2 20 30 H1115P H-PAS-N16-20-P 16 52.8 16.8 16 36 20.4 25 30 H1220P H-PAS-N22-25-P 22 55.2 19.2 22.2 44 26 32 30 H1325P -
H-PAS / パイプアダプタストレート PVDFタイプ
Size
Part No. N Size Dimension (mm) Code A C ΦE ΦF Φd ΦD L H-PAS-N6-15-V 6 56.1 11.1 6.4 20 16.2 20 40 H1615V H-PAS-N8-15-V 8 57.9 12.9 8 23 16.2 20 40 H1815V H-PAS-N10-15-V 10 58.6 13.6 10 27 16.2 20 40 H1115V H-PAS-N16-20-V 16 62.8 16.8 16 36 21.2 25 40 H1220V H-PAS-N22-25-V 22 65.2 19.2 22.2 44 27.2 32 40 H1325V
機器
-
チェックバルブ
詳細を見る
-
N-CVA / チェックバルブ
Size
Part No. N Size Dimension (mm) Code A B C D ΦE ΦF N-CVA-N4-B 4 53.9 31.5 8.2 32 4.4 15 NS44CV N-CVA-N6-B 6 61.7 31.5 11.1 32 6.4 20 NS66CV N-CVA-N10-B 10 71.8 34.6 13.6 32 10 27 NS11CV N-CVA-N16-B 16 85 39.4 16.8 45 16 36 NS22CV
溶着関連
-
T-Bond ストレート
詳細を見る
-
T-Bond エルボ
詳細を見る
-
溶着継手 エルボ
詳細を見る
-
溶着継手 ティ
詳細を見る
-
溶着継手 レデューサ
詳細を見る
-
溶着継手 レデューシングティ
詳細を見る
-
TBS / T-Bond ストレート
Size
Part No. N Size Dimension (mm) Code A C ΦE ΦF TBS-N4-B 4 20.3 8.2 4.4 15 HW4B0Z TBS-N6-B 6 24.1 11.1 6.4 20 HW6C0Z TBS-N8-B 8 26.6 12.9 8 23 HW8A0Z TBS-N10-B 10 27.6 13.6 10 27 HW1D0Z TBS-N16-B 16 32.4 16.8 16 36 HW2E0Z TBS-N22-B 22 35.2 19.2 22.2 44 HW3F0Z -
TBE / T-Bond エルボ
Size
Part No. N Size Dimension (mm) Code B C D ΦE ΦF TBE-N4-B 4 18.3 8.2 11.5 4.4 15 HU4B0Z TBE-N6-B 6 24.8 11.1 13.2 6.4 20 HU6C0Z TBE-N8-B 8 28.05 12.9 19.3 8 23 HU8A0Z TBE-N10-B 10 30.65 13.6 19.3 10 27 HU1D0Z TBE-N16-B 16 37.75 16.8 24.5 16 36 HU2E0Z TBE-N22-B 22 47.4 19.2 31.5 22.2 44 HU3F0Z -
N-WAE / 溶着継手 エルボ
Size
Part No. N Size Dimension (mm) Code L A B Φa Φb N-WAE-TH2-TH2-B 4 26 6 20 6.35 3.95 NQ6SCB N-WAE-TH3-TH3-B 6 34.5 7.5 27 9.53 6.33 WECC05 N-WAE-TH4-TH4-B 8 40 10 30 12.7 9.5 WEDD05 N-WAE-TH6-TH6-B 10 51.5 15 36.5 19 15.8 WEEE05 N-WAE-TH8-TH8-B 16 62 17.5 44.5 25.4 22.2 WEFF05 -
N-WAT / 溶着継手 ティ
Size
Part No. N Size Dimension (mm) Code L A B Φa Φb H N-WAT-TH2-TH2-TH2-B 4 52 6 20 6.35 3.95 26 WTBBB5 N-WAT-TH3-TH3-TH3-B 6 69 7.5 27 9.53 6.33 34.5 WTCCC5 N-WAT-TH4-TH4-TH4-B 8 80 10 30 12.7 9.5 40 WTDDD5 N-WAT-TH6-TH6-TH6-B 10 103 15 36.5 19 15.8 51.5 WTEEE5 N-WAT-TH8-TH8-TH8-B 16 124 17.5 44.5 25.4 22.2 62 WTFFF5 -
N-WAR / 溶着継手 レデューサ
Size
Part No. N Size Dimension (mm) Code L A B Φa Φb Φc Φd N-WAR-TH3-TH2-B 6-4 10.5 6.5 2 9.53 6.35 6.35 3.95 WRCB05 N-WAR-TH4-TH2-B 10-4 12 7.5 2 12.7 9.53 6.35 3.95 WRDB05 N-WAR-TH4-TH3-B 10-6 12 7.5 2 12.7 9.53 9.53 6.35 WRDC05 N-WAR-TH6-TH3-B 16-6 15 10 2 19 15.8 9.53 6.35 WREC05 N-WAR-TH6-TH4-B 16-10 15 10 2 19 15.8 12.7 9.53 WRED05 -
N-WAT / 溶着継手 レデューシングティ
Size
Part No. N Size Dimension (mm) Code L A B Φa Φb H C D Φc Φd N-WAT-TH6-TH4-TH6-B 16-10-16 103 15 36.5 19 15.8 45 15 30 12.7 9.5 WTEDE5
-
ナノリンク システム専用溶着機
詳細を見る
