Nano Link System

A new approach to connecting chemical pipes

Nano Link System
ENEN JAJA

Products

Standard parts

  • Straight Straight

    More

  • Elbow Elbow

    More

  • Tee Tee

    More

  • Cap Cap

    More

  • Flange Adapter Flange Adapter

    More

  • Panel Mount Panel Mount

    More

  • Male Connector Male Connector

    More

  • Male Connector L Male Connector L

    More

  • Male Elbow Male Elbow

    More

  • N-US / Straight

    Size

    Part No.N SizeDimension (mm)Code
    ABCΦEΦF
    N-US-N4-B430.615.38.24.415NS440
    N-US-N6-B638.319.1511.16.420NS660
    N-US-N8-B843.421.712.9823NS880
    N-US-N10-B104522.513.61027NS110
    N-US-N16-B1653.226.616.81636NS220
    N-US-N22-B2258.429.219.222.244NS330
  • N-UE / Elbow

    Size

    Part No.N SizeDimension (mm)Code
    BCΦEΦF
    N-UE-N4-B418.38.24.415NE440
    N-UE-N6-B624.811.16.420NE660
    N-UE-N8-B828.0512.9823NE880
    N-UE-N10-B1030.6513.61027NE110
    N-UE-N16-B1637.7516.81636NE220
    N-UE-N22-B2247.419.222.244NE330
  • N-UT / Tee

    Size

    Part No.N SizeDimension (mm)Code
    AB = DCΦEΦF
    N-UT-N4-B436.618.38.24.415NX444
    N-UT-N6-B649.624.811.16.420NX666
    N-UT-N8-B856.128.0512.9823NX888
    N-UT-N10-B1061.330.6513.61027NX111
    N-UT-N16-B1675.537.7516.81636NX222
    N-UT-N22-B2294.847.419.222.244NX333
  • N-CP / Cap

    Size

    Part No.N SizeDimension (mm)Code
    ACΦEΦF
    N-CP-N4-B420.28.24.415NC400
    N-CP-N6-B624.111.16.420NC600
    N-CP-N8-B826.712.9823NC800
    N-CP-N10-B1027.313.61027NC100
    N-CP-N16-B1631.516.81636NC200
    N-CP-N22-B2234.219.222.244NC300
  • N-FA / Flange Adapter

    Size

    Part No.N SizeFlange
    Size(JIS10K)
    Dimension (mm)Code
    ACHΦEΦFΦSLM
    N-FA-N4-15A/20A-A415A/20A38.28.219.54.415155417FF4J0
    N-FA-N6-15A/20A-A615A/20A42.111.119.56.420205422FF6J0
    N-FA-N8-15A/20A-A815A/20A64.912.940823235425FF8J0
    N-FA-N8-25A/32A-A825A/32A64.912.940823237025FF8L0
    N-FA-N10-15A/20A-B1015A/20A66.113.6401027275429NF1J0
    N-FA-N10-25A/32A-B1025A/32A66.113.6401027277029NF1L0
    N-FA-N16-15A/20A-B1615A/20A70.316.8401636365438NF2J0
    N-FA-N16-25A/32A-B1625A/32A70.316.8401636367038NF2L0
    N-FA-N22-25A/32A-B2225A/32A72.719.24022.244447046NF3L0
  • N-PM / Panel Mount

    Size

    Part No.N SizeDimension (mm)Code
    ACWφEφFPM
    N-PM-N4-B449.48.2244.4151120NM440
    N-PM-N6-B656.311.130.56.4201126NM660
    N-PM-N8-A861.812.9368231129FM880
    N-PM-N10-B1063.613.64110271134NM110
    N-PM-N16-B1675.616.84716361042NM220
    N-PM-N22-A2281.419.26322.2441052FM330
  • N-MC / Male Connector

    Size

    Part No.N SizeDimension (mm)Code
    ACThreadφE1φE2φF
    N-MC-N4-H1R-B436.18.2H1R4.44.415NA4A0
    N-MC-N4-H2R-B4408.2H2R4.46.415NA4V0
    N-MC-N4-H3R-B439.98.2H3R4.4815NA4W0
    N-MC-N6-H2R-B643.911.1H2R6.46.420NA6V0
    N-MC-N6-H3R-B643.811.1H3R6.4820NA6W0
    N-MC-N6-H4R-B648.711.1H4R6.41020NA6X0
    N-MC-N8-H2R-B846.412.9H2R86.423NA8V0
    N-MC-N8-H3R-B846.312.9H3R8823NA8W0
    N-MC-N8-H4R-B851.212.9H4R81023NA8X0
    N-MC-N10-H2R-B1047.313.6H2R106.427NA1V0
    N-MC-N10-H3R-B1047.213.6H3R10827NA1W0
    N-MC-N10-H4R-B1052.113.6H4R101027NA1X0
    N-MC-N10-H6R-B1052.713.6H6R101627NA1Y0
    N-MC-N16-H4R-B1656.116.8H4R161036NA2X0
    N-MC-N16-H6R-B1657.116.8H6R161636NA2Y0
    N-MC-N16-H8R-B1660.316.8H8R1622.236NA2Z0
    N-MC-N22-H6R-B2259.919.2H6R22.21644NA3Y0
    N-MC-N22-H8R-B2263.219.2H8R22.222.244NA3Z0
  • N-MCL / Male Connector L

    Size

    Part No.N SizeDimension (mm)Code
    ACThreadφE1φE2φF
    N-MCL-N10-M15-B1067.213.6M15×1.5101027NA1M15
    N-MCL-N16-M24-B1680.316.8M24×2.0161636NA2M24
    N-MCL-N22-M30-B2293.519.2M30×2.022.222.244NA3M30
  • N-ME / Male Elbow

    Size

    Part No.N SizeDimension (mm)Code
    BCDThreadφE1φE2φF
    N-ME-N4-H1R-B418.38.222.8H1R4.44.415NB4A0
    N-ME-N4-H2R-B418.38.226.8H2R4.46.415NB4V0
    N-ME-N4-H3R-B418.38.226.7H3R4.4815NB4W0
    N-ME-N6-H2R-B624.811.130.5H2R6.46.420NB6V0
    N-ME-N6-H3R-B624.811.130.4H3R6.4820NB6W0
    N-ME-N6-H4R-B624.811.136.3H4R6.41020NB6X0
    N-ME-N8-H2R-B828.0512.932H2R86.423NB8V0
    N-ME-N8-H3R-B828.0512.931.9H3R8823NB8W0
    N-ME-N8-H4R-B828.0512.937.8H4R81023NB8X0
    N-ME-N10-H2R-B1030.6513.634H2R106.427NB1V0
    N-ME-N10-H3R-B1030.6513.633.9H3R10827NB1W0
    N-ME-N10-H4R-B1030.6513.639.8H4R101027NB1X0
    N-ME-N10-H6R-B1030.6513.640.7H6R101627NB1Y0
    N-ME-N16-H4R-B1637.7516.843.6H4R161036NB2X0
    N-ME-N16-H6R-B1637.7516.844.8H6R161636NB2Y0
    N-ME-N16-H8R-B1637.7516.847.8H8R1622.236NB2Z0
    N-ME-N22-H6R-B2247.419.251.9H6R22.21644NB3Y0
    N-ME-N22-H8R-B2247.419.255H8R22.222.244NB3Z0
  • Reducing Straight Reducing Straight

    More

  • Reducing Elbow Reducing Elbow

    More

  • Reducing Tee Type A Reducing Tee Type A

    More

  • Reducing Tee Type B Reducing Tee Type B

    More

  • Reducing Tee Type C Reducing Tee Type C

    More

  • N-US / Reducing Straight

    Size

    Part No.N SizeDimension (mm)Code
    AC1C2ΦE1ΦE2ΦF1ΦF2
    N-US-N6-N4-B6-434.511.18.26.44.42015NS640
    N-US-N8-N4-B8-436.812.98.284.42315NS840
    N-US-N8-N6-B8-640.512.911.186.42320NS860
    N-US-N10-N4-B10-437.813.68.2104.42715NS140
    N-US-N10-N6-B10-641.713.611.1106.42720NS160
    N-US-N10-N8-B10-844.413.612.91082723NS180
    N-US-N16-N8-B16-848.616.812.91683623NS280
    N-US-N16-N10-B16-1049.116.813.616103627NS210
    N-US-N22-N10-B22-1051.619.213.622.2104427NS310
    N-US-N22-N16-B22-165619.216.822.2164436NS320
  • N-UE / Reducing Elbow

    Size

    Part No.N SizeDimension (mm)Code
    ABC1C2ΦE1ΦE2ΦF1ΦF2
    N-UE-N6-N4-B6-424.827.911.18.26.44.42015NE640
    N-UE-N8-N4-B8-428.0527.912.98.284.42315NE840
    N-UE-N8-N6-B8-628.0532.112.911.186.42320NE860
    N-UE-N10-N6-B10-630.6532.113.611.1106.42720NE160
    N-UE-N10-N8-B10-830.6534.5513.612.91082723NE180
    N-UE-N16-N8-B16-837.7538.2516.812.91683623NE280
    N-UE-N16-N10-B16-1037.7546.4516.813.616103627NE210
    N-UE-N22-N10-B22-1047.446.4519.213.622.2104427NE310
    N-UE-N22-N16-B22-1647.450.9519.216.822.2164436NE320
  • N-UT / Reducing Tee Type A

    Size

    Part No.N SizeDimension (mm)Code
    AB1B2C1C2ΦE1ΦE2ΦF1ΦF2
    N-UT-N6-N4-N6-B6-4-649.624.827.911.18.26.44.42015NX646
    N-UT-N8-N4-N8-B8-4-856.128.0527.912.98.284.42315NX848
    N-UT-N8-N6-N8-B8-6-856.128.0532.112.911.186.42320NX868
    N-UT-N10-N6-N10-B10-6-1061.330.6532.113.611.1106.42720NX161
    N-UT-N10-N8-N10-B10-8-1061.330.6534.5513.612.91082723NX181
    N-UT-N16-N4-N16-B16-4-1675.537.7539.516.88.2164.43615NX242
    N-UT-N16-N8-N16-B16-8-1675.537.7538.2516.812.91683623NX282
    N-UT-N16-N10-N16-B16-10-1675.537.7546.4516.813.616103627NX212
    N-UT-N22-N4-N22-B22-4-2294.847.438.919.28.222.24.44415NX343
    N-UT-N22-N10-N22-B22-10-2294.847.446.4519.213.622.2104427NX313
    N-UT-N22-N16-N22-B22-16-2294.847.450.9519.216.822.2164436NX323
  • N-UT / Reducing Tee Type B

    Size

    Part No.N SizeDimension (mm)Code
    AB1B2C1C2ΦE1ΦE2ΦF1ΦF2
    N-UT-N6-N6-N4-B6-6-452.724.827.911.18.26.44.42015NX664
    N-UT-N8-N8-N4-B8-8-455.9528.0527.912.98.284.42315NX884
    N-UT-N8-N8-N6-B8-8-660.1528.0532.112.911.186.42320NX886
    N-UT-N10-N10-N6-B10-10-662.7530.6532.113.611.1106.42720NX116
    N-UT-N10-N10-N8-B10-10-865.230.6534.5513.612.91082723NX118
    N-UT-N16-N16-N8-B16-16-87637.7538.2516.812.91683623NX228
    N-UT-N16-N16-N10-B16-16-1084.237.7546.4516.813.616103627NX221
    N-UT-N22-N22-N10-B22-22-1093.8547.446.4519.213.622.2104427NX331
    N-UT-N22-N22-N16-B22-22-1698.3547.450.9519.216.822.2164436NX332
  • N-UT / Reducing Tee Type C

    Size

    Part No.N SizeDimension (mm)Code
    AB1B2C1C2ΦE1ΦE2ΦF1ΦF2
    N-UT-N6-N4-N4-B6-4-452.724.827.911.18.26.44.42015NX644
    N-UT-N8-N4-N4-B8-4-455.9528.0527.912.98.284.42315NX844
    N-UT-N8-N6-N6-B8-6-660.1528.0532.112.911.186.42320NX866
    N-UT-N10-N6-N6-B10-6-662.7530.6532.113.611.1106.42720NX166
    N-UT-N10-N8-N8-B10-8-865.230.6534.5513.612.91082723NX188
    N-UT-N16-N8-N8-B16-8-87637.7538.2516.812.91683623NX288
    N-UT-N16-N10-N10-B16-10-1084.237.7546.4516.813.616103627NX211
    N-UT-N22-N10-N10-B22-10-1093.8547.446.4519.213.622.2104427NX311
    N-UT-N22-N16-N16-B22-16-1698.3547.450.9519.216.822.2164436NX322
  • Seal Ring Seal Ring

    More

  • Clamp Clamp

    More

  • ClampLock ClampLock

    More

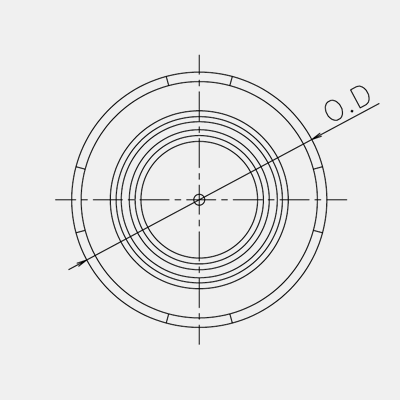

  • N-SR / Seal Ring

    Size

    Part No.N SizeDimension (mm)Code
    O.DThickness
    N-SR-N4-B415.21.37NR401
    N-SR-N6-B620.11.35NR601
    N-SR-N8-B822.91.35NR801
    N-SR-N10-B1026.41.35NR101
    N-SR-N16-B16351.65NR201
    N-SR-N22-B2243.61.65NR301

    10 pieces / set

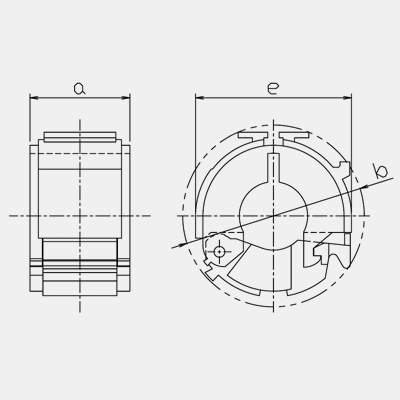

  • N-CL / Clamp

    Size

    Part No.N SizeDimension (mm)Code
    abe
    N-CL-N4-S4132720.3NQ4S1
    N-CL-N6-S616.83025.6NQ6S1
    N-CL-N8-S818.43630NQ8S1
    N-CL-N10-S1019.84134.1NQ1S1
    N-CL-N16-S1624.35243.4NQ2S1
    N-CL-N22-S2229.16453NQ3S1

    Size

    Part No.N SizeDimension (mm)Code
    abe
    N-CL-N4-V4132720.3NQ4V1
    N-CL-N6-V616.83025.6NQ6V1
    N-CL-N8-V818.43630NQ8V1
    N-CL-N10-V1019.84134.1NQ1V1
    N-CL-N16-V1624.35243.4NQ2V1
    N-CL-N22-V2229.16453NQ3V1

    10 pieces / set

  • N-LK / ClampLock

    Size

    Part No.N SizeDimension (mm)Code
    ABColor
    N-LK-N4-BLU-P415.525BlueNJ4LB
    N-LK-N6-BLU-P62029.5BlueNJ6LB
    N-LK-N8-BLU-P819.533.5BlueNJ8LB
    N-LK-N10-BLU-P102145BlueNJ1LB
    N-LK-N16-BLU-P162455.5BlueNJ2LB
    N-LK-N22-BLU-P222971BlueNJ3LB
    N-LK-N4-RED-P415.525RedNJ4LR
    N-LK-N6-RED-P62029.5RedNJ6LR
    N-LK-N8-RED-P819.533.5RedNJ8LR
    N-LK-N10-RED-P102145RedNJ1LR
    N-LK-N16-RED-P162455.5RedNJ2LR
    N-LK-N22-RED-P222971RedNJ3LR
  • Adapter Straight Adapter Straight

    More

  • Adapter Elbow Adapter Elbow

    More

  • Adapter Tee Type A Adapter Tee Type A

    More

  • Adapter Tee Type B Adapter Tee Type B

    More

  • Adapter Tee Type C Adapter Tee Type C

    More

  • Adapter Tee Type D Adapter Tee Type D

    More

  • Tube Single End Tube Single End

    More

  • N-AS / Adapter Straight

    Size

    Part No.N SizeDimension (mm)Code
    ACφEφFGT
    N-AS-N4-TH2-B448.28.24.41527.56.35(TH2)NS4B0
    N-AS-N6-TH3-B652.111.16.42027.59.53(TH3)NS6C0
    N-AS-N10-TH4-B1057.213.6102729.512.7(TH4)NS1D0
    N-AS-N16-TH6-B1666.816.816363519.0(TH6)NS2E0
    N-AS-N22-TH8-B2272.219.222.24437.525.4(TH8)NS3F0
  • N-AE / Adapter Elbow

    Size

    Part No.N SizeDimension (mm)Code
    BCDφEφFGT
    N-AE-N4-TH2-B418.38.237.94.41527.56.35(TH2)NE4B0
    N-AE-N6-TH3-B624.811.141.56.42027.59.53(TH3)NE6C0
    N-AE-N10-TH4-B1030.6513.647102729.512.7(TH4)NE1D0
    N-AE-N16-TH6-B1637.7516.856.316363519.0(TH6)NE2E0
    N-AE-N22-TH8-B2247.419.266.3522.24437.525.4(TH8)NE3F0
  • N-AT / Adapter Tee Type A

    Size

    Part No.N SizeDimension (mm)Code
    ABCφEφEGTD
    N-AT-N4-TH2-N4-B436.618.38.24.41527.56.35(TH2)37.9NX4B4
    N-AT-N6-TH3-N6-B649.624.811.16.42027.59.53(TH3)41.5NX6C6
    N-AT-N10-TH4-N10-B1061.330.6513.6102729.512.7(TH4)47NX1D1
    N-AT-N16-TH6-N16-B1675.537.7516.816363519.0(TH6)56.3NX2E2
    N-AT-N22-TH8-N22-B2294.847.419.222.24437.525.4(TH8)66.35NX3F3
  • N-AT / Adapter Tee Type B

    Size

    Part No.N SizeDimension (mm)Code
    ABCφEφEGTD
    N-AT-N4-N4-TH2-B456.218.38.24.41527.56.35(TH2)37.9NX44B
    N-AT-N6-N6-TH3-B666.324.811.16.42027.59.53(TH3)41.5NX66C
    N-AT-N10-N10-TH4-B1077.6530.6513.6102729.512.7(TH4)47NX11D
    N-AT-N16-N16-TH6-B1694.0537.7516.816363519.0(TH6)56.3NX22E
    N-AT-N22-N22-TH8-B22113.7547.419.222.24437.525.4(TH8)66.35NX33F
  • N-AT / Adapter Tee Type C

    Size

    Part No.N SizeDimension (mm)Code
    ABCφEφEGTD
    N-AT-N4-TH2-TH2-B456.218.38.24.41527.56.35(TH2)37.9NX4BB
    N-AT-N6-TH3-TH3-B666.324.811.16.42027.59.53(TH3)41.5NX6CC
    N-AT-N10-TH4-TH4-B1077.6530.6513.6102729.512.7(TH4)47NX1DD
    N-AT-N16-TH6-TH6-B1694.0537.7516.816363519.0(TH6)56.3NX2EE
    N-AT-N22-TH8-TH8-B22113.7547.419.222.24437.525.4(TH8)66.35NX3FF
  • N-AT / Adapter Tee Type D

    Size

    Part No.N SizeDimension (mm)Code
    ABCφEφEGTD
    N-AT-TH2-N4-TH2-B475.818.38.24.41527.56.35(TH2)37.9NXB4B
    N-AT-TH3-N6-TH3-B68324.811.16.42027.59.53(TH3)41.5NXC6C
    N-AT-TH4-N10-TH4-B109430.6513.6102729.512.7(TH4)47NXD1D
    N-AT-TH6-N16-TH6-B16112.637.7516.816363519.0(TH6)56.3NXE2E
    N-AT-TH8-N22-TH8-B22132.747.419.222.24437.525.4(TH8)66.35NXF3F
  • N-TSS / Tube Single End

    Size

    Part No.N SizeDimension (mm)Code
    ACφEφFGT
    N-TSS-N4-TH2-B42808.24.415259.86.35(TH2)NH4B0
    N-TSS-N6-TH3-B628011.16.420255.99.53(TH3)NH6C0
    N-TSS-N10-TH4-B1028013.61027252.412.7(TH4)NH1D0
    N-TSS-N16-TH6-B1628016.81636247.219.0(TH6)NH2E0
    N-TSS-N22-TH8-B2228019.222.244244.825.4(TH8)NH3F0
  • JIG Type N JIG Type N

    More

  • N-JN / JIG Type N

    Size

    Part No.N SizeDimension (mm)Code
    AB
    N-JN-N4-U413715NJ4U0
    N-JN-N6-U614120NJ6U0
    N-JN-N8-U814323NJ8U0
    N-JN-N10-U1014327NJ1U0
    N-JN-N16-U1616138NJ2U0
    N-JN-N22-U2216446NJ3U0

Type N2N3

  • Straight Straight

    More

  • Elbow Elbow

    More

  • Tee Tee

    More

  • Cap Cap

    More

  • Reducing Straight Reducing Straight

    More

  • Reducing Elbow Reducing Elbow

    More

  • Reducing Tee Type A Reducing Tee Type A

    More

  • Reducing Tee Type B Reducing Tee Type B

    More

  • Reducing Tee Type C Reducing Tee Type C

    More

  • N-US / Reducing Straight

    Size

    Part No.N SizeDimension (mm)Code
    AC1C2ΦE1ΦE2ΦF1ΦF2
    N-US-N3-N2-B3-225.56.56.532.299NS9M0
    N-US-N4-N2-B4-227.98.26.54.42.2159NS4M0
    N-US-N4-N3-B4-327.98.26.54.43159NS490
    N-US-N6-N3-B6-331.811.16.56.43209NS690
  • N-UE / Reducing Elbow

    Size

    Part No.N SizeDimension (mm)Code
    ABC1C2ΦE1ΦE2ΦF1ΦF2
    N-UE-N3-N2-B3-214.714.76.56.532.299NE9M0
    N-UE-N4-N2-B4-218.319.78.26.54.42.2159NE4M0
    N-UE-N4-N3-B4-318.323.48.26.54.43159NE490
    N-UE-N6-N3-B6-324.823.411.16.56.43209NE690
  • N-UT / Reducing Tee Type A

    Size

    Part No.N SizeDimension (mm)Code
    AB1B2C1C2ΦE1ΦE2ΦF1ΦF2
    N-UT-N3-N2-N3-B3-2-329.414.714.76.56.532.299NX9M9
    N-UT-N4-N2-N4-B4-2-436.618.319.78.26.54.42.2159NX4M4
    N-UT-N4-N3-N4-B4-3-436.618.323.48.26.54.43159NX494
    N-UT-N6-N3-N6-B6-3-649.624.823.411.16.56.43209NX696
  • N-UT / Reducing Tee Type B

    Size

    Part No.N SizeDimension (mm)Code
    AB1B2C1C2ΦE1ΦE2ΦF1ΦF2
    N-UT-N3-N3-N2-B3-3-229.414.714.76.56.532.299NX99M
    N-UT-N4-N4-N2-B4-4-23818.319.78.26.54.42.2159NX44M
    N-UT-N4-N4-N3-B4-4-341.718.323.48.26.54.43159NX449
    N-UT-N6-N6-N3-B6-6-348.224.823.411.16.56.43209NX669
  • N-UT / Reducing Tee Type C

    Size

    Part No.N SizeDimension (mm)Code
    AB1B2C1C2ΦE1ΦE2ΦF1ΦF2
    N-UT-N3-N2-N2-B3-2-229.414.714.76.56.532.299NX9MM
    N-UT-N4-N2-N2-B4-2-23818.319.78.26.54.42.2159NX4MM
    N-UT-N4-N3-N3-B4-3-341.718.323.48.26.54.43159NX499
    N-UT-N6-N3-N3-B6-3-348.224.823.411.16.56.43209NX699
  • Seal Ring Seal Ring

    More

  • Clamp Clamp

    More

  • JIG Type R JIG Type R

    More

Conversion Parts

  • Fitting Adapter Flowell 80 straight Fitting Adapter Flowell 80 straight

    More

  • Pipe Adapter Straight(PVC) Pipe Adapter Straight(PVC)

    More

  • Pipe Adapter Straight(PP) Pipe Adapter Straight(PP)

    More

  • Pipe Adapter Straight PVDF Type Pipe Adapter Straight PVDF Type

    More

  • N-F8S / Fitting Adapter Flowell 80 straight

    Size

    Part No.N Size
    Tube (O.D)
    Dimension (mm)Code
    ACΦE1ΦE2ΦFTDHEX1HEX2
    N-F8S-N2-TH1-BN2-1/8"(3.18×2.18)286.52.2293.18(HT1)1311.515NSMPX8
    N-F8S-N4-TH2-BN4-1/4"(6.35×3.95)37.38.24.44156.35(TH2)2015.519NS4BX8
    N-F8S-N4-TT2-BN4-1/4"(6.35×4.35)37.38.24.44156.35(TT2)2015.519NS4VX8
    N-F8S-N6-TH3-BN6-3/8"(9.53×6.35)46.411.16.46.3209.53(TH3)25.52226NS6CX8
    N-F8S-N8-TT3-BN8-3/8"(9.53×7.53)48.712.987.5239.53(TT3)25.52226NS8WX8
    N-F8S-N10-TH4-BN10-1/2"(12.7×9.53)53.513.6109.52712.7(TH4)292632NS1DX8
    N-F8S-N16-TH6-BN16-3/4"(19.05×15.88)64.916.81615.93619.05(TH6)36.53541NS2EX8
    N-F8S-N22-TH8-BN22-1"(25.4×22.23)69.319.222.2224425.4(TH8)394350NS3FX8

    Size

    Part No.N Size
    Tube (O.D)
    Dimension (mm)Code
    ACΦE1ΦE2ΦFTDHEX1HEX2
    N-F8S-N2-M3-BN2-M3(3x2)286.52.2293(M3)1311.515NSM5X8
    N-F8S-N3-M4-BN3-M4(4x3)286.53394(M4)13.61115NS9JX8
    N-F8S-N3-M5-BN3-M5(5x3)326.53395(M5)171315NS9GX8
    N-F8S-N4-M6-BN4-M6(6x4)37.28.24.44156x4(M6)2015.519NS4IX8
    N-F8S-N6-M8-BN6-M8(8x6)43.111.16.46208x6(M8)2217.526NS6LX8
    N-F8S-N8-M10-BN8-M10(10x8)48.612.987.52310x8(M10)25.52226NS80X8
    N-F8S-N10-M12-BN10-M12(12x10)53.913.6109.52712x10(M12)29.52632NS1YX8
    N-F8S-N16-M19-BN16-M19(19x16)64.916.81615.93619x16(M19)36.53541NS2SX8
    N-F8S-N22-M25-BN22-M25(25x22)69.219.222.2224425x22(M25)394350NS3RX8
  • H-PAS / Pipe Adapter Straight(PVC)

    Size

    Part No.N SizeDimension (mm)Code
    ACΦEΦFΦdΦDL
    H-PAS-N6-13-C646.111.16.420131830H1613C
    H-PAS-N8-13-C847.912.9823131830H1813C
    H-PAS-N10-13-C1048.613.61027131830H1113C
    H-PAS-N16-16-C1652.816.81636162230H1216C
    H-PAS-N16-20-C1652.816.81636202630H1220C
    H-PAS-N22-25-C2255.219.222.244253230H1325C
  • H-PAS / Pipe Adapter Straight(PP)

    Size

    Part No.N SizeDimension (mm)Code
    ACΦEΦFΦdΦDL
    H-PAS-N6-15-P646.111.16.420162030H1615P
    H-PAS-N8-15-P847.912.9823162030H1815P
    H-PAS-N10-15-P1048.613.61027162030H1115P
    H-PAS-N16-20-P1652.816.81636202530H1220P
    H-PAS-N22-25-P2255.219.222.244263230H1325P
  • H-PAS / Pipe Adapter Straight PVDF Type

    Size

    Part No.N SizeDimension (mm)Code
    ACΦEΦFΦdΦDL
    H-PAS-N6-15-V646.111.16.420162030H1615V
    H-PAS-N8-15-V847.912.9823162030H1815V
    H-PAS-N10-15-V1048.613.61027162030H1115V
    H-PAS-N16-20-V1652.816.81636202530H1220V
    H-PAS-N22-25-V2255.219.222.244263230H1325V

Welding machine

  • Nanolink System specific welding machine Nanolink System specific welding machine

    More

Compatible parts

Please contact Yodogawa Hu-Tech for more information about compatible parts.

  • Manifold Manifold
  • PFA tube (bending) PFA tube (bending)
  • PFA rotomolded tank series PFA rotomolded tank series
Nano Link System
Yodogawa Hu-Tech Co., Ltd.

Copyright(C) 2020 Yodogawa Hu-Tech Co.,Ltd. All Rights Reserved.
