カセット

搬送カセット

搬送カセット

各基板サイズに対応したカセットです。基板接触部は樹脂材料を使用し、低発塵性能を有し高強度で優れた寸法安定性を持っています。

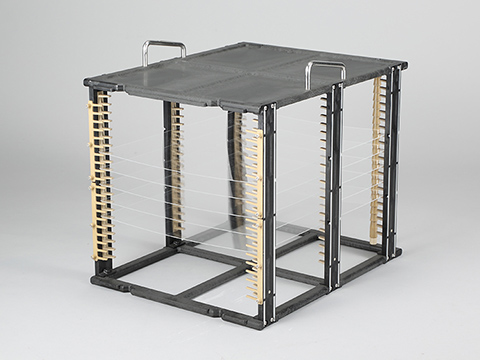

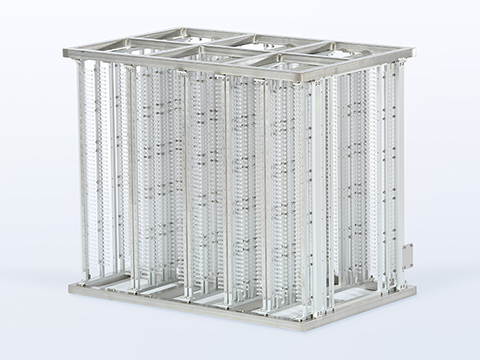

G2 Array Cassette(370mmx470mm) 側板タイプ

樹脂カセットタイプ、左右からの側板タイプが主流です。

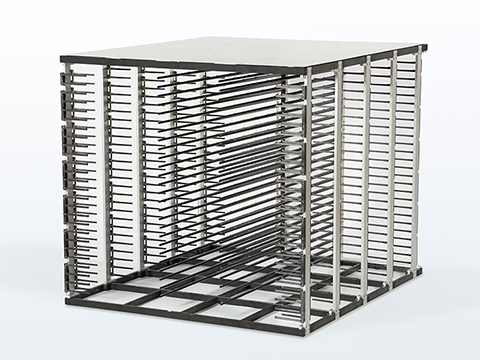

G4.5 Array Cassette(730mmx920mm) 側板+1列BSタイプ

樹脂+金属の複合品にて構成。0.3mm以下の基板にはBSタイプもあります。

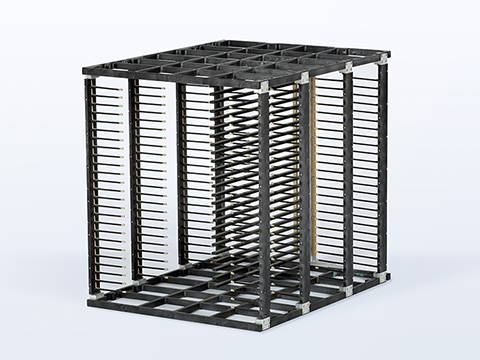

G5.5 Array Cassette(1300mmx1500mm) 側板+2列BSタイプ

樹脂フレ-ムまたはSUSフレ-ムを使用、2列のBSにて基板撓みを少なくします。

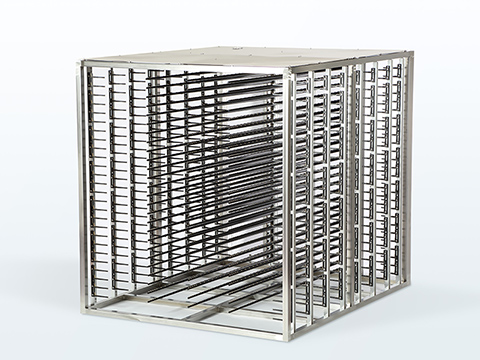

G6 Array Cassette(1500mmx1850mm) 側板+3列BSタイプ

SUSフレ-ムを使用、BSはCFRPの円錐タイプにて振動減衰、軽量化された製品です。

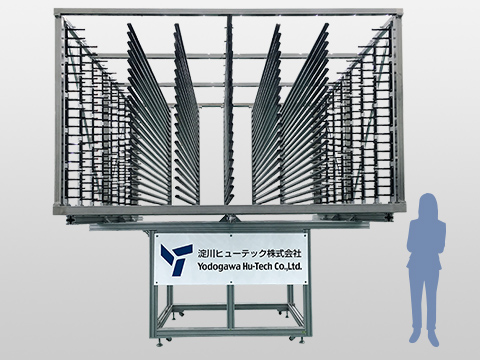

G10.5 Array Cassette(2940mm x 3370mm) 側板+5列BSタイプ

BSはCFRPの高弾性を使用して軽量化。搬送系に負担の少ないカセットを実現しています。

ワイヤ-カセット(G2~G10.5まで対応)

基板受けにワイヤ-を使用、高い張力にて撓みを抑制しています。

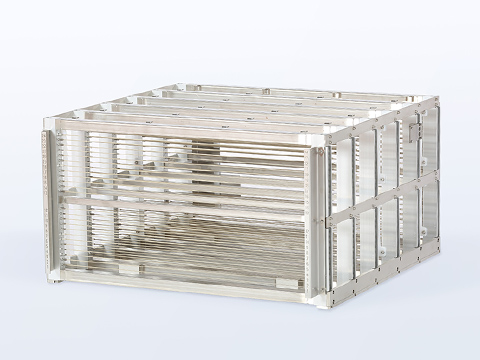

パネルカセット

他品種の小型パネルを小スペースに収納出来ます。

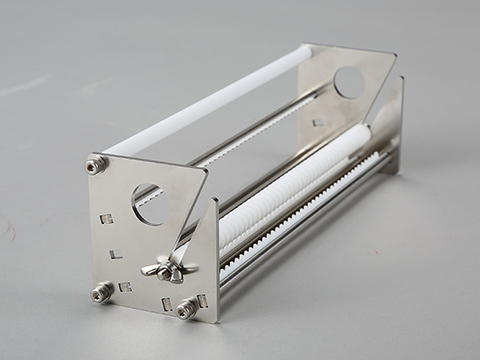

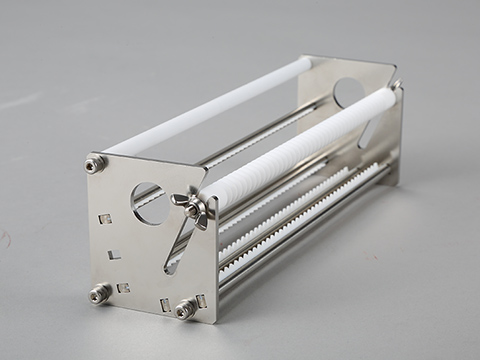

小型可変セルカセット

小型基板サイズ違いにも対応したカセット。位置変更が可能です。
